Zellen flexibel kontaktieren bei hoher Leistungsfähigkeit: KS-600.

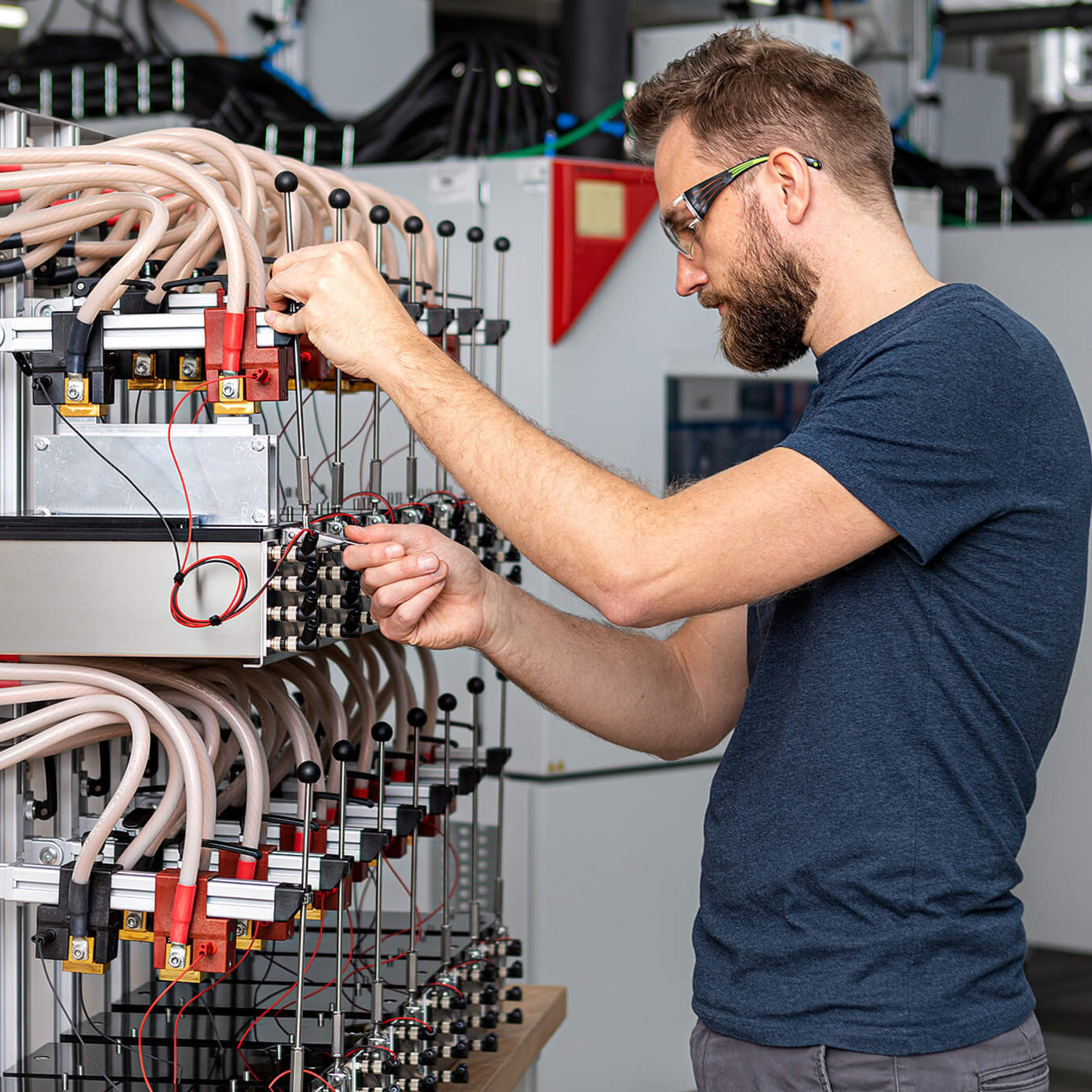

Das KS-600 ist ein leistungsfähiges und kompaktes Kontaktiersystem für prismatische Zellen, das auch für Rund- sowie Pouch-Batteriezellen ausgerüstet werden kann. Dank seiner durchdachten, hochflexiblen Bauweise muss das KS-600 nur einmalig in der Prüfkammer installiert und verkabelt werden. Anschließend kann das System innerhalb kurzer Zeit mit wenigen Arbeitsschritten für unterschiedliche Zellgrößen und -Formate umgerüstet werden – eine bedeutende Zeitersparnis.

Überzeugende Flexibilität

Das KS-600 lässt sich beliebig skalieren – für mehrere Prüfkanäle und entsprechend der Prüfkammergröße. Es ist mit mehreren unserer Kontaktiersystemen kombinierbar. Zudem ist ein breites Spektrum an optionalem Zubehör erhältlich – vom Parallelschaltsatz bis hin zur Einrichthilfe. Und wenn Sie weitere Funktionen benötigen – sprechen Sie uns an. Gerne passen wir das System auf Ihre Bedarfe hin an.

  • Effizient kontaktieren

    Einfache Konstruktion und Nutzung

  • Unkompliziertes Umrüsten

    ohne Spezialwerkzeuge möglich

  • Hohe Leistungsfähigkeit

    Dauerbelastbarkeit 600 A (bei 20 °C)

  • Schneller testen

    Kurze Rüstzeiten bei Prüflingswechsel

  • Geringes Eigengewicht

    Wenig Einfluss auf Prüfkammerleistung

  • Individuell anpassbar

    auf Prüfling und Prüfkammergröße

Features im Überblick

KS-600

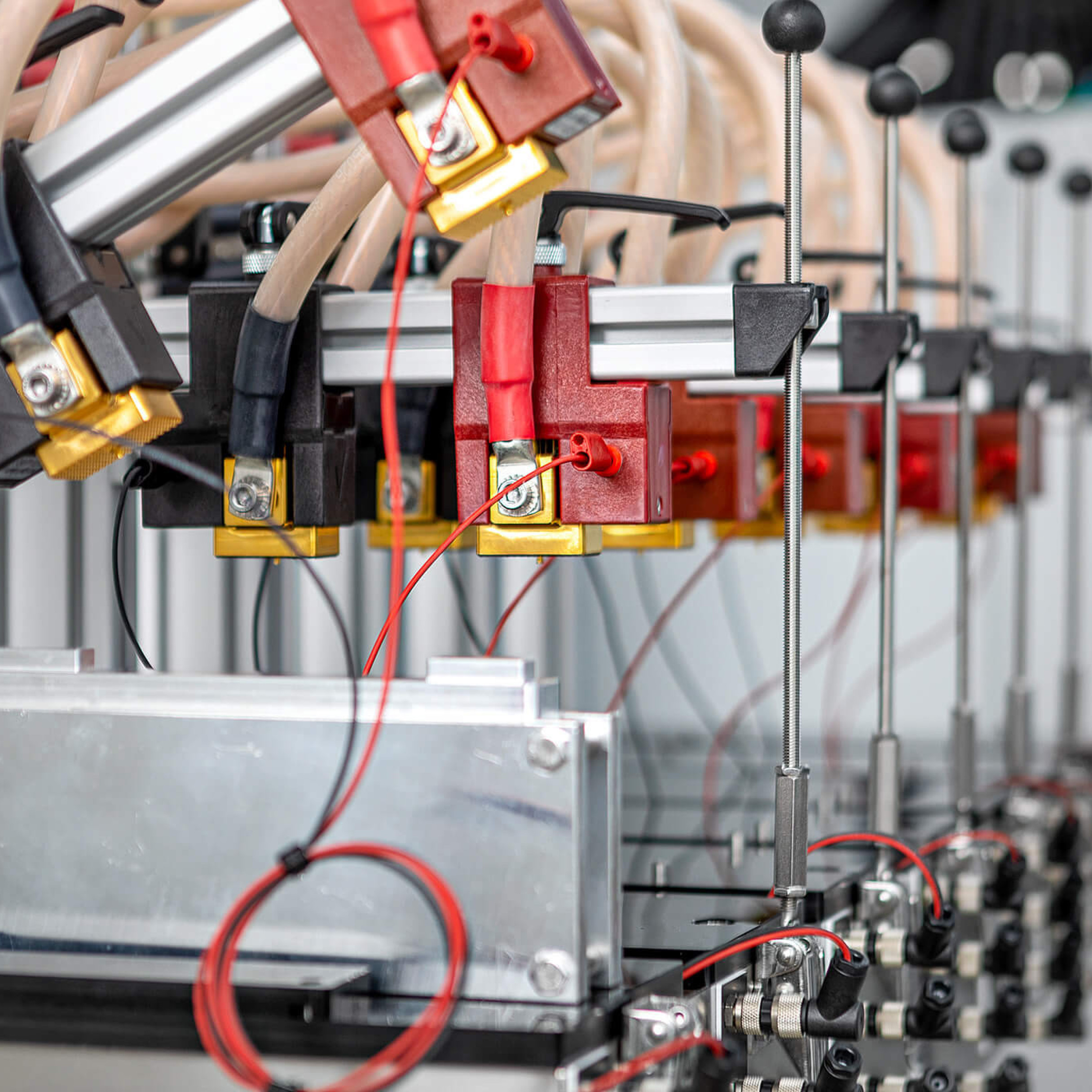

Das KS-600 ist unsere flexibelste Lösung für die zuverlässige Kontaktierung von Zellen aller Art.

Für unterschiedlichste Zelltypen

In Kombination mit den Kontaktiersystemen KSR-150 bzw. KSR-OS-150 kann das KS-600 auch Rundzellen aufnehmen. Für Pouchzellen bieten wir entsprechende Auflageadapter an.

Umfassende Skalierbarkeit

Kombinieren Sie mehrere KS-600, um auf die gewünschte Anzahl an Prüfkanälen innerhalb Ihrer Prüfkammer zu kommen.

Optionen & Erweiterungen

Viele zusätzliche Ausstattungsoptionen stehen zur Wahl – von Schnellspannern und vergoldeten Kontakten über Steckerbuchsen bis hin zu nützlichen Einrichtungshilfen.

Technische Spezifikationen

KS-600

Strombelastbarkeit

600 A (bei max. 20 °C)

Temperaturbereich

-40 °C … +80 °C

Zellformate prismatische Zellen

DIN 91252:2016-11; Tabelle 1: PHEV1, PHEV2, HEV1, HEV2, BEV1 bis BEV4 und mehr

Zellformate Pouchzellen (m. Umrüstsatz)

DIN 91252:2016-11; Tabelle 5: HEV, PHEV1, PHEV2, BEV1 u. v. m.

Optionale Erweiterungen:

Kabelkanal & frontale Steckerbuchsen für Sense- und Temperaturleitungen

Vergoldung von Kontaktelementen

Erweiterte Bedienung durch Schnellspanner

Kabelsatz Sense- und Temperaturleitungen

Parallelschaltsatz zur Realisierung höherer Ströme

Erweiterungssatz für Pouchzellen unterschiedlicher Größen

Erweiterungssatz für Rundzellen unterschiedlicher Größen

Erweiterungssatz für Rundzellen mit speziellem Format

Einrichthilfe für prismatische Zellen

Einrichthilfe für Rundzellen

Spannplattensatz
